Kamis, 22 Oktober 2009

PostHeaderIcon PHP

Dalam beberapa postingan ke depan kami akan membahas cara pembuatan sebuah website dengan menggunakan php, tentunya dengan postingan ini kami berharap rekan blogger dapat membuat sebuah website sendiri atau setidak-tidaknya memahami cara pembuatan sebuah website menggunakan PHP.


Tentunya sebelum kita membahas secara rinci proses pembuatan website ada beberapa software yang perlu sobat miliki, jenis software tersebut di antaranya adalah:

  1. Soware Design Web
  2. Software ini antara lain adalah Adobe Photoshop, Corel Draw, Firework dan lain-lain.
  3. Editor Web
  4. Software ini bertujuan untuk membantu seorang webmaster untuk menuliskan kode-kode program web. Secara umum dapat dibagi menjadi 2 macam : hand code dan WYSIWYG (What You See Is What You Get). Pada hand code, penulisan kode program menggunakan editor teks semacam notepad. Sedangkan pada editor web WYSIWYG, sobat dapat langsung melihat hasilnya, misalnya menggunakan Dreamweaver, Frontpage, dan sebagainya.
  5. Web Server
  6. Sebuah halaman website yang diakses oleh user melalui browser disimpan pada web server. Untuk itu, diperlukan program khusus agar website yang kita buat dapat diterima dengan baik oleh klien. Ada beberapa software yang bisa sobat gunakan baik yang gratis (open source) maupun yan g komersial, di antaranya: Netscape Server, microsoft IIS, Xitami, WebStar, Apache, XAMPP, dan lain sebagainya. Pada postingan ini kami menggunakan XAMPP.
  7. Web Browser
  8. Software ini untuk menampilkan halaman website. Cara kerja browser adalah menerjemahkan kode program HTML ke dalam bentuk visual sesuai dengan apa dirancang oleh pembuat website. Beberapa browser yang terkenal di antaranya Internet Explorer, Mozilla Firefox, Opera dan Netscape Navigator.
Untuk software Web Server XAMPP sobat bisa download disini, sedangkan cara instalasi XAMPP bisa sobat download disini.

Setelah web server telah sobat instal, sekarang saatnya kita menyiapkan Folder Proyek. Silahkan sobat buat sebuah folder dengan nama myweb dan letakkan folder tersebut didalam C:\xampp\htdocs, kemudian didalamnya buat tiga folder lagi dengan nama images, config, admin. Didalam folder admin silahkan sobat buat lagi 2 buah folder dengan nama images, gambar.

Menyiapkan Database

Dalam proyek ini, buatlah sebuah database dengan nama myweb, untuk sementara kita membutuhkan tiga buah tabel dalam database myweb. Struktur tabelnya sebagai berikut:

Nama TabelJumlah FieldNama Field
Tabel admin4id_admin, password, nama_lengkap, email
Tabel produk11id_produk, id_admin, merk, kategori, harga, berat, spesifikasi, gambar, tgl_posting, jam, counter,
Tabel guestbook6id_guestbook, tanggal, nama, email, alamat, isi


Struktur Tabel admin

FieldTypeLengthExtraPrimary
id_adminVARCHAR50
Yes
passwordVARCHAR50

nm_lengkapVARCHAR100

emailVARCHAR100



Struktur Tabel produk

FieldTypeLengthDefaultExtraPrimary
id_produkINT5
autoYes
id_adminVARCHAR50


merkVARCHAR100


kategoriVARCHAR100


hargaDECIMAL15,00


beratVARCHAR10


spesifikasiTEXT



gambarVARCHAR100


tgl_postingDATE



jamTIME



counterINT100




Struktur Tabel guestbook

FieldTypeLengthDefaultExtraPrimary
id_guestbookINT5
autoYes
tanggal
DATE



nama
VARCHAR50



email
VARCHAR50



alamat
VARCHAR255



isi
TEXT





Catatan:
Cara pembuatan database dan tabel tidak kami bahas di postingan ini, untuk lebih praktisnya silahkan sobat download tutorial pembuatan database dan tabel disini. Sedangkan cara pembuatan websitenya sendiri akan kami lanjutkan pada postingan selanjutnya.

Semoga Bermanfaat

sumber : neocomp4

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo

PostHeaderIcon JARINGAN LAN DENGAN 2 KOMPUTER DI WINDOWS XP

Pada postingan sebelumnya kami sudah pernah membahas bagaimana cara membangun Jaringan LAN dengan 3 komputer atau lebih d Windows XP, kali ini kita coba memberitahu cara membangun Jaringan LAN dengan menggunakan 2 buah Komputer.

Perlengkapan yang mesti sobat sediakan hanyalah:

  • 2 buah komputer (bisa PC, Notebook atau Netbook)
  • 1 Kabel LAN Jenis Straight (karena disini cuma menggunakan 2 komputer dan tidak memakai Hub/Swicth)
  • Sistem operasi Windows XP
Kemudian langkah selanjutnya adalah merencanakan IP Address yang akan sobat gunakan. Untuk menuliskan sebuah IP di Komputer tentu saja ada aturannya. Konfigurasi IP yang akan kita gunakan dalam tutorial ini adalah sebagai berikut :
  • IP Address pada Komputer Pertama adalah 192.168.100.2 dengan SubnetMask 255.255.255.0
  • IP Address pada Komputer Kedua adalah 192.168.100.3 dengan SubnetMask 255.255.255.0
Sedikit penjelasan sobuntuk penulisan IP Address. IP Address sendiri terdiri dari NetID dan HostID. NetID menjelaskan tentang Network ID dari sebuah jaringan. Salah satu syarat agar omputer bisa terhubung secara baik, NetID antara computer yang saling berhubungan harus sama. HostID menjelaskan tentang Host ID atau nomor alamat dari sebuah komputer pada suatu jaringan. Kemudian panjang dari NetID tergantung dengan Subnet Mask yang digunakan seperti pada konfigurasi yang akan kita gunakan 255.255.255.0 adalah panjang dari NetID = 24 bit kemudian sisanya 8 bit adalah host ID. Maka struktur NetID dan Host ID yang kita gunakan adalah sebagai berikut
  • 192.168.100.2
  • 192.168.100.3
Keterangan :
NetID : harus sama di satu jaringan
HostID: Harus berbeda di satu jaringan

Nah setelah peralatan sudah disiapkan dan konfigurasi IP Address sudah dilakukan maka kedua komputer sudah siap di hubungkan.

Konfigurasi IP Address pada Komputer Pertama

Pada komputer pertama kami akan menggunakan IP Addres 192.168.100.2
  • Setelah masuk Sistem Operasi Windows XP, silahkan buka Control Panel | Network and Internet Connections | Network Connection

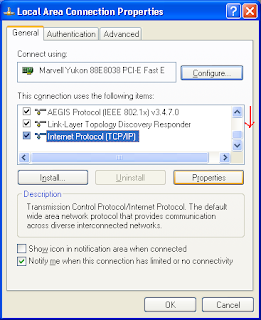

  • Klik kanan pada Local Area Conection dan pilih Properties


  • Di tab General di kolom penggunaan koneksi pilih Internet Protocol (TCP/IP)


  • Klik opsi properties dan muncul sebuah jendela baru
  • Check list “Use the following IP Address”. Masukkan IP addres sesuai dengan aturan di teori tadi. Disini kami menggunakan IP Address 192.168.100.2 dan masukkan Subnet mask 255.255.255.0


  • Klik Ok
  • Centang show icon in notification area when connected


  • Klik close
Konfigurasi IP Address pada Komputer Kedua

Hampir sama seperti komputer kedua hanya saja sobat harus mengganti IP Addres nya. Pada komputer kedua kami menggunakan IP Address 192.168.100.3. Untuk jelas nya seperti ini.
  • Setelah masuk Sistem Operasi Windows XP, silahkan buka Control Panel | Network and Internet Connections | Network Connection


  • Klik kanan pada Local Area Conection dan pilih Properties


  • Di tab General di kolom penggunaan koneksi pilih Internet Protocol (TCP/IP)


  • Klik opsi properties dan muncul sebuah jendela baru
  • Check list “Use the following IP Address”. Masukkan IP addres sesuai dengan aturan di teori tadi. Disini kami menggunakan IP Address 192.168.100.3 dan masukkan Subnet mask 255.255.255.0


  • Klik Ok
  • Centang show icon in notification area when connected
  • Klik close
Menguji koneksi antar computer 1 dan 2

Pada Komputer 1
  • Masuk di Start | All Programs | Accessories | Command Prompt
  • Ketikkan “Ping_IP Addres Tujuan”. Ping 192.168.100.3
Pada Komputer 2
Sama seperti di komputer 1 hanya saja IP Addres tujuan diganti dengan IP Address komputer 1

Ada 3 kemungkinan hasil dari pengujian dengan perintah ping yaitu:
  1. DHU (Destination Host Unreachable)
  2. Hasil menunjukkan bahwa kesalahan kemungkinan pada Komputer user bukan Komputer tujuan.
    Solusi nya :
    • Silahkan sobat check apakah Lan card di komputer sobat sudah terpasang dengan benar
    • Check kembali penulisan IP Address pada komputer sobat
    • Check kembali apakah kabel lan sudah terpasang dengan benar

  3. RTO (Request Time Out)
  4. Hasil menunjukkan bahwa kesalahan kemungkinan pada computer tujuan.
    Solusi nya :
    • Check kembali penulisan IP Tujuan pada sintaks ping (IP Tujuan)
    • Check kembali apakah pemasangan kabel sudah tepat di Komputer tujuan
    • Check kembali NetID pada komputer tujuan
    • Matikan Firewall di kedua komputer

  5. Replay from
  6. Hasil menunjukkan bahwa sobat sudah dapat mengirimkan paket data dari komputer 1 ke komputer tujuan dan komputer tujuan membalas kiriman paket data yang sudah sobat kirimkan tadi. Kesimpulan nya sudah pasti Congratulation you pass the exam!!! Alias sukses.

Semoga Bermanfaat

sumber : neocomp4

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo

PostHeaderIcon TIPS MEMILIH KOMPUTER SERVER WARNET

Inilah tips dalam menentukan komputer server untuk warnet :

1. Pilih server yang bersifat scalable dan lengkapi dengan memori yang besar untuk memungkinkan berbagi resources (program, printer, cd, data, internet, dll) secara cepat. Untuk prosesornya tidak masalah baik Intel atau AMD.

2. Pilih komputer yang tangguh baik dalam masa beroperasinya maupun umur komponen-komponennya. Beli pc desktop memang jauh lebih murah dari komputer yang memang dirancang sebagai server. Membeli server beneran malah lebih baik, seperti produk ini.

3. Tempatkan di posisi yang baik dan nyaman dan aman untuk digunakan. Kalau perlu disain ruangan agar meminimalisir debu yang masuk ke lokasi server. Juga jaga agar orang-orang yang tidak berkepentingan dapat mengakses dengan mudah lokasi server. Perhatikan juga agar disekitar server bebas medan magnet, medan listrik atau bebas getaran. Diperhatikan juga bebas Asap.

4. Beli UPS yang handal. Pokoknya jangan percayakan consumer electronic Anda sepenuhnya pada PLN. Kejutan listrik atau pemadaman dalam waktu singkat, atau gejala seputar listrik lainnya mengakibatkan kerusakan pada peralatan elektronik yang perlu diwaspadai. Ketidakseimbangan dibawah 5% saja dapat mengakibatkan kinerja mesin yang sedang beroperasi bertambah hingga 18% dari keadaan normal.

5. Lengkapi dengan kipas yang cukup.

Sumber : rudytarigan.com

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo
Senin, 07 September 2009

PostHeaderIcon WI-FI

Wi-Fi merupakan kependekan dari Wireless Fidelity, yang memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks - WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya.

Awalnya Wi-Fi ditujukan untuk penggunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat.


Spesifikasi

Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu:

  • 802.11a
  • 802.11b
  • 802.11g
  • 802.11n

Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005.

Spesifikasi Wi-Fi
Spesifikasi Kecepatan Frekuensi
Band
Cocok
dengan
802.11b 11 Mb/s 2.4 GHz b
802.11a 54 Mb/s 5 GHz a
802.11g 54 Mb/s 2.4 GHz b, g
802.11n 100 Mb/s 2.4 GHz b, g, n

Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari pengatur lokal (misal, Komisi Komunikasi Federal di A.S.). 802.11a menggunakan frekuensi yang lebih tinggi dan oleh sebab itu daya jangkaunya lebih sempit, lainnya sama.

Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz), berpusat di frekuensi berikut:

  • Channel 1 - 2,412 MHz;
  • Channel 2 - 2,417 MHz;
  • Channel 3 - 2,422 MHz;
  • Channel 4 - 2,427 MHz;
  • Channel 5 - 2,432 MHz;
  • Channel 6 - 2,437 MHz;
  • Channel 7 - 2,442 MHz;
  • Channel 8 - 2,447 MHz;
  • Channel 9 - 2,452 MHz;
  • Channel 10 - 2,457 MHz;
  • Channel 11 - 2,462 MHz

Secara teknis operasional, Wi-Fi merupakan salah satu varian teknologi komunikasi dan informasi yang bekerja pada jaringan dan perangkat WLAN (wireless local area network). Dengan kata lain, Wi-Fi adalah sertifikasi merek dagang yang diberikan pabrikan kepada perangkat telekomunikasi (internet) yang bekerja di jaringan WLAN dan sudah memenuhi kualitas kapasitas interoperasi yang dipersyaratkan.

Teknologi internet berbasis Wi-Fi dibuat dan dikembangkan sekelompok insinyur Amerika Serikat yang bekerja pada Institute of Electrical and Electronis Engineers (IEEE) berdasarkan standar teknis perangkat bernomor 802.11b, 802.11a dan 802.16. Perangkat Wi-Fi sebenarnya tidak hanya mampu bekerja di jaringan WLAN, tetapi juga di jaringan Wireless Metropolitan Area Network (WMAN).

Karena perangkat dengan standar teknis 802.11b diperuntukkan bagi perangkat WLAN yang digunakan di frekuensi 2,4 GHz atau yang lazim disebut frekuensi ISM (Industrial, Scientific dan Medical). Sedang untuk perangkat yang berstandar teknis 802.11a dan 802.16 diperuntukkan bagi perangkat WMAN atau juga disebut Wi-Max, yang bekerja di sekitar pita frekuensi 5 GHz.

Tingginya animo masyarakat --khususnya di kalangan komunitas Internet-- menggunakan teknologi Wi-Fi dikarenakan paling tidak dua faktor. Pertama, kemudahan akses. Artinya, para pengguna dalam satu area dapat mengakses Internet secara bersamaan tanpa perlu direpotkan dengan kabel.

Konsekuensinya, pengguna yang ingin melakukan surfing atau browsing berita dan informasi di Internet, cukup membawa PDA (pocket digital assistance) atau laptop berkemampuan Wi-Fi ke tempat dimana terdapat access point atau hotspot.

Menjamurnya hotspot di tempat-tempat tersebut --yang dibangun oleh operator telekomunikasi, penyedia jasa Internet bahkan orang perorangan-- dipicu faktor kedua, yakni karena biaya pembangunannya yang relatif murah atau hanya berkisar 300 dollar Amerika Serikat.

Peningkatan kuantitas pengguna Internet berbasis teknologi Wi-Fi yang semakin menggejala di berbagai belahan dunia, telah mendorong Internet service providers (ISP) membangun hotspot yang di kota-kota besar dunia.

Beberapa pengamat bahkan telah memprediksi pada tahun 2006, akan terdapat hotspot sebanyak 800.000 di negara-negara Eropa, 530.000 di Amerika Serikat dan satu juta di negara-negara Asia.

Keseluruhan jumlah penghasilan yang diperoleh Amerika Serikat dan negara-negara Eropa dari bisnis Internet berbasis teknologi Wi-Fi hingga akhir tahun 2003 diperkirakan berjumlah 5.4 trilliun dollar Amerika, atau meningkat sebesar 33 milyar dollar Amerika dari tahun 2002 (www.analysys.com).

Wi-fi Hardware

Wi-fi dalam bentuk PCI

Hardware wi-fi yang ada di pasaran saat ini ada berupa :

Wi-fi dalam bentuk USB

Mode Akses Koneksi Wi-fi

Ada 2 mode akses koneksi Wi-fi, yaitu

Ad-Hoc

Mode koneksi ini adalah mode dimana beberapa komputer terhubung secara langsung, atau lebih dikenal dengan istilah Peer-to-Peer. Keuntungannya, lebih murah dan praktis bila yang terkoneksi hanya 2 atau 3 komputer, tanpa harus membeli access point

Infrastruktur

Menggunakan Access Point yang berfungsi sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client dapat saling terhubung melalui jaringan (Network).

Sistem Keamanan Wi-fi

Terdapat beberapa jenis pengaturan keamanan jaringan Wi-fi, antara lain:

  1. WPA Pre-Shared Key
  2. WPA RADIUS
  3. WPA2 Pre-Shared Key Mixed
  4. WPA2 RADIUS Mixed
  5. RADIUS
  6. WEP

Popularitas Wi-fi

Di Indonesia sendiri, penggunaan Internet berbasis Wi-Fi sudah mulai menggejala di beberapa kota besar. Di Jakarta, misalnya, para maniak Internet yang sedang berselancar sambil menunggu pesawat take off di ruang tunggu bandara, sudah bukan merupakan hal yang asing.

Fenomena yang sama terlihat diberbagai kafe --seperti Kafe Starbuck dan La Moda Cafe di Plaza Indonesia, Coffee Club Senayan, dan Kafe Mister Bean Coffee di Cilandak Town Square-- dimana pengunjung dapat membuka Internet untuk melihat berita politik atau gosip artis terbaru sembari menyeruput cappucino panas.

Dewasa ini, bisnis telepon berbasis VoIP (Voice over Internet Protocol) juga telah menggunakan teknologi Wi-Fi, dimana panggilan telepon diteruskan melalui jaringan WLAN. Aplikasi tersebut dinamai VoWi-FI (Voice over Wi-Fi).

Beberapa waktu lalu, standar teknis hasil kreasi terbaru IEEE telah mampu mendukung pengoperasian layanan video streaming. Bahkan diprediksi, nantinya dapat dibuat kartu (card) berbasis teknologi Wi-Fi yang dapat disisipkan ke dalam peralatan eletronik, mulai dari kamera digital sampai consoles video game (ITU News 8/2003).

Berdasarkan paparan di atas, dapat disimpulkan bahwa bisnis dan kuantitas pengguna teknologi Wi-Fi cenderung meningkat, dan secara ekonomis hal itu berimplikasi positif bagi perekonomian nasional suatu negara, termasuk Indonesia.

Meskipun demikian, pemerintah seyogyanya menyikapi fenomena tersebut secara bijak dan hati-hati. Pasalnya, secara teknologis jalur frekuensi --baik 2,4 GHz maupun 5 GHz-- yang menjadi wadah operasional teknologi Wi-Fi tidak bebas dari keterbatasan (Kompas, 5/2/2004).

Pasalnya, pengguna dalam suatu area baru dapat memanfaatkan sistem Internet nirkabel ini dengan optimal, bila semua perangkat yang dipakai pada area itu menggunakan daya pancar yang seragam dan terbatas.

Apabila prasyarat tersebut tidak diindahkan, dapat dipastikan akan terjadi harmful interference bukan hanya antar perangkat pengguna Internet, tetapi juga dengan perangkat sistem telekomunikasi lainnya.

Bila interferensi tersebut berlanjut --karena penggunanya ingin lebih unggul dari pengguna lainnya, maupun karenanya kurangnya pemahaman terhadap keterbatasan teknologinya-- pada akhirnya akan membuat jalur frekuensi 2,4 GHz dan 5 GHz tidak dapat dimanfaatkan secara optimal.

Keterbatasan lain dari kedua jalur frekuensi nirkabel ini (khususnya 2,4 GHz) ialah karena juga digunakan untuk keperluan ISM (industrial, science and medical).

Konsekuensinya, penggunaan komunikasi radio atau perangkat telekomunikasi lain yang bekerja pada pada pita frekuensi itu harus siap menerima gangguan dari perangkat ISM, sebagaimana tertuang dalam S5.150 dari Radio Regulation.

Dalam rekomendasi ITU-R SM.1056, diinformasikan juga karakteristik perangkat ISM yang pada intinya bertujuan mencegah timbulnya interferensi, baik antar perangkat ISM maupun dengan perangkat telekomunikasi lainnnya.

Rekomendasi yang sama menegaskan bahwa setiap anggota ITU bebas menetapkan persyaratan administrasi dan aturan hukum yang terkait dengan keharusan pembatasan daya.

Menyadari keterbatasan dan dampak yang mungkin timbul dari penggunaan kedua jalur frekuensi nirkabel tersebut, berbagai negara lalu menetapkan regulasi yang membatasi daya pancar perangkat yang digunakan.


sumber : wikipedia

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo

PostHeaderIcon SERAT OPTIK

Serat optik




Serat optik.

Serat optik adalah saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Cahaya yang ada di dalam serat optik sulit keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara. Sumber cahaya yang digunakan adalah laser karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.

Serat optik umumnya digunakan dalam sistem telekomunikasi serta dalam pencahayaan, sensor, dan optik pencitraan.

Serat optik terdiri dari 2 bagian, yaitu cladding dan core. Cladding adalah selubung dari core. Cladding mempunyai indek bias lebih rendah dari pada core akan memantulkan kembali cahaya yang mengarah keluar dari core kembali kedalam core lagi.

Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh serat optik.

Pembagian Serat optik dapat dilihat dari 2 macam perbedaan :

1. Berdasarkan Mode yang dirambatkan :

  • Single mode : serat optik dengan core yang sangat kecil, diameter mendekati panjang gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-pantul ke dinding cladding.
  • Multi mode : serat optik dengan diameter core yang agak besar yang membuat laser di dalamnya akan terpantul-pantul di dinding cladding yang dapat menyebabkan berkurangnya bandwidth dari serat optik jenis ini.

2. Berdasarkan indeks bias core :

  • Step indeks : pada serat optik step indeks, core memiliki indeks bias yang homogen.
  • Graded indeks : indeks bias core semakin mendekat ke arah cladding semakin kecil. Jadi pada graded indeks, pusat core memiliki nilai indeks bias yang paling besar. Serat graded indeks memungkinkan untuk membawa bandwidth yang lebih besar, karena pelebaran pulsa yang terjadi dapat diminimalkan.


Bagian-bagian serat optik jenis single mode

Reliabilitas dari serat optik dapat ditentukan dengan satuan BER (Bit Error Rate). Salah satu ujung serat optik diberi masukan data tertentu dan ujung yang lain mengolah data itu. Dengan intensitas laser yang rendah dan dengan panjang serat mencapai beberapa km, maka akan menghasilkan kesalahan. Jumlah kesalahan persatuan waktu tersebut dinamakan BER. Dengan diketahuinya BER maka, Jumlah kesalahan pada serat optik yang sama dengan panjang yang berbeda dapat diperkirakan besarnya.

Sejarah Fiber Optic

Penggunaan cahaya sebagai pembawa informasi sebenarnya sudah banyak digunakan sejak zaman dahulu, baru sekitar tahun 1930-an para ilmuwan Jerman mengawali eksperimen untuk mentransmisikan cahaya melalui bahan yang bernama serat optik. Percobaan ini juga masih tergolong cukup primitif karena hasil yang dicapai tidak bisa langsung dimanfaatkan, namun harus melalui perkembangan dan penyempurnaan lebih lanjut lagi. Perkembangan selanjutnya adalah ketika para ilmuawan Inggris pada tahun 1958 mengusulkan prototipe serat optik yang sampai sekarang dipakai yaitu yang terdiri atas gelas inti yang dibungkus oleh gelas lainnya. Sekitar awal tahun 1960-an perubahan fantastis terjadi di Asia yaitu ketika para ilmuwan Jepang berhasil membuat jenis serat optik yang mampu mentransmisikan gambar.

Di lain pihak para ilmuwan selain mencoba untuk memandu cahaya melewati gelas (serat optik) namun juga mencoba untuk ”menjinakkan” cahaya. Kerja keras itupun berhasil ketika sekitar 1959 laser ditemukan. Laser beroperasi pada daerah frekuensi tampak sekitar 1014 Hertz-15 Hertz atau ratusan ribu kali frekuensi gelombang mikro.

Pada awalnya peralatan penghasil sinar laser masih serba besar dan merepotkan. Selain tidak efisien, ia baru dapat berfungsi pada suhu sangat rendah. Laser juga belum terpancar lurus. Pada kondisi cahaya sangat cerah pun, pancarannya gampang meliuk-liuk mengikuti kepadatan atmosfer. Waktu itu, sebuah pancaran laser dalam jarak 1 km, bisa tiba di tujuan akhir pada banyak titik dengan simpangan jarak hingga hitungan meter.

Sekitar tahun 60-an ditemukan serat optik yang kemurniannya sangat tinggi, kurang dari 1 bagian dalam sejuta. Dalam bahasa sehari-hari artinya serat yang sangat bening dan tidak menghantar listrik ini sedemikian murninya, sehingga konon, seandainya air laut itu semurni serat optik, dengan pencahayaan cukup kita dapat menonton lalu-lalangnya penghuni dasar Samudera Pasifik.

Seperti halnya laser, serat optik pun harus melalui tahap-tahap pengembangan awal. Sebagaimana medium transmisi cahaya, ia sangat tidak efisien. Hingga tahun 1968 atau berselang dua tahun setelah serat optik pertama kali diramalkan akan menjadi pemandu cahaya, tingkat atenuasi (kehilangan)-nya masih 20 dB/km. Melalui pengembangan dalam teknologi material, serat optik mengalami pemurnian, dehidran dan lain-lain. Secara perlahan tapi pasti atenuasinya mencapai tingkat di bawah 1 dB/km.

Tahun 80-an, bendera lomba industri serat optik benar-benar sudah berkibar. Nama-nama besar di dunia pengembangan serat optik bermunculan. Charles K. Kao diakui dunia sebagai salah seorang perintis utama. Dari Jepang muncul Yasuharu Suematsu. Raksasa-raksasa elektronik macam ITT atau STL jelas punya banyak sekali peranan dalam mendalami riset-riset serat optik.

2. Time Line Pengembangan Fiber Optik

1917 Theory of stimulated emission Albert Einstein mengajukanm sebuah teori tentang emisi terangsang dimana jika ada atom dalam tingkatan energi tinggi 1954 "Maser" developed Charles Townes, James Gordon, dan Herbert Zeiger di Columbia University mengembangkankan "maser" yaitu microwave amplification by stimulated emission of radiation, dimana molekul dari gas amonia memperkuat dan menghasilkan gelombang. . Pekerjaan ini menghabiskan waktu tiga tahun sejak ide Townes pada tahun 1951 untuk mengambil manfaat dari osilasi frekuensi tinggi molekular untuk membangkitkan gelombang dengan penjang gelombang pendek pada gelombang radio. 1958 Pengenalan Konsep Laser Townes dan ahli fisika Arthur Schawlow mempublikasikan paper yang menunjukan bahwa maser dapat dibuat untuk dioperasikan pada daerah infra merah dan optik. .Paper ini menjelaskan tentang konsep laser (light amplification by stimulated emission of radiation)


1960 ditemukannya Continuously operating helium-neon gas laser Laboratorium Riset Bell dan Ali Javan serta koleganya William Bennett, Jr., dan Donald Herriott menemukan sebuah continuously operating helium-neon gas laser. 1960 Ditemukannya Operable laser Theodore Maiman, seorang fisikawan dan insinyur elektro di Hughes Research Laboratories, menemukan operable laser dengan menggunakan sebuah kristal batu rubi sintesis sebagai medium. 1961 Glass fiber demonstration Peneliti industri Elias Snitzer dan Will Hicks mendemontrasikan sinar laser yang diarahkan melalui serat gelas yang tipis. Inti serat gelas tersebut cukup kecil yang membuat cahaya hanya dapat melewati satu bagian saja tetapi banyak ilmuwan menyatakan bahwa serat tidak cocok untuk komunikasi karena rugi rugi cahaya yang terjadi karena melewati jarak yang sangat jauh. 1961 Penggunaan ruby laser untuk keperluan medis Penggunaan laser yang dihasilkan dari batu Rubi yang pertama, Charles Campbell of the Institute of Ophthalmology at Columbia- Presbyterian Medical Center dan Charles Koester of the American Optical Corporation menggunakan prototipe ruby laser photocoagulator untuk menghancurkan tumor pada retina pasien. 1962 Pengembangan Gallium arsenide laser Tiga group riset terkenal yaitu General Electric, IBM, dan MIT’s Lincoln Laboratory secara simultan mengembangkan gallium arsenide laser yang mengkonversikan energi listrk secara langsung ke dalam cahaya infra merah dan perkembangan selanjutnya digunakan untuk pengembangan CD dan DVD player serta penggunaan laser printer. 1963 Heterostructures Ahli fisika Herbert Kroemer mengajukan ide yaitu heterostructures, kombinasi dari lebih dari satu semikonduktor dalam layer-layer untuk mengurangi kebutuhan energi untuk laser dan membantu untuk dapat bekerja lebih efisien. Heterostructures ini nantinya akan digunakan pada telepon seluler dan peralatan elektronik lainnya.


1966 kertas Landmark pada optical fiber Charles Kao dan George Hockham yang melakukan penelitian di Standard Telecommunications Laboratories Inggris mempublikasikan landmark paper yang mendemontrasikan bahwa fiber optik dapat mentransmisikan sinar laser yang sangat sedikit rugi-ruginya jika gelas yang digunakan sangat murni. Dengan penemuan ini kemudian para peneliti lebih fokus pada bagaimana cara memurnikan bahan gelas. 1970 Fiber Optik yang memenuhi standar kemurnian. Ilmuwan Corning Glass Works yaitu Donald Keck, Peter Schultz, dan Robert Maurer melaporkan penemuan fiber optik yang memenuhi standar yang telah ditentukan oleh Kao dan Hockham. Gelas yang paling murni yang dibuat terdiri atas gabungan silika dalam tahap uap dan mampu mengurangi rugi-rugi cahaya kurang dari 20 decibels per kilometer. Pada 1972 tim ini menemukan gelas dengan rugi-rugi cahaya hanya 4 decibels per kilometer. Juga pada tahun 1970, Morton Panish dan Izuo Hayashi dari Bell Laboratories dengan tim Ioffe Physical Institute di Leningrad, mendemontrasikan semiconductor laser yang dapat dioperasikan pada temperatur ruang. Kedua penemuan tersebut merupakan terobosan dalam komersialisasi penggunaan fiber optik. 1973 Proses Chemical vapor deposition John MacChesney dan Paul O. Connor pada Bell Laboratories mengembangkan proses chemical vapor deposition process yang memanaskan uap kimia dan oksigen ke bentuk ultratransparent glass yang dapat diproduksi masal ke dalam fiber optik yang mempunyai rugi-rugi sangat kecil. 1975 Komersialisasi Pertama dari semiconductor laser Insinyur pada Laser Diode Labs mengembangkan semiconductor laser komersial pertama yang dapat dioperasikan pada suhu kamar. 1977 Perusahaan telepon menguji coba penggunaan fiber optic Perusahaan telepon memulai penggunaan fiber optik yang membawa lalu lintas telepon. GTE membuka jalur antara Long Beach dan Artesia, California, yang menggunakan transmisi light-emitting diode. Bell Labs mendirikan sambungan yang sama pada sistem telepon di Chicago dengan jarak 1,5 mil di bawah tanah yang menghubungkan 2 s switching station.

1980 Sambungan Fiber-optic telah ada di Kota kota besar di Amerika AT&T mengumumkan akan menginstal fiber-optic yang menghubungkan kota kota antara Boston dan Washington D.C. kemudian dua tahun kemudian MCI mengumumkan untuk melakukan hal yang sama. 1987 "Doped" fiber amplifiers David Payne di University of Southampton memperkenalkan fiber amplifiers yang dikotori oleh elemen erbium. optical amplifiers abru ini mampu menaikan sinyal cahaya tanpa harus mengkonversikan terlebih dahulu ke dalam energi listrik. 1988 Kabel Pertama Transatlantic Fiber-Optic Kabel Translantic yang pertama menggunakan fiber glass yang sangat transparan sehingga repeater hanya dibutuhkanb ketika sudah mencapai 40mil. 1991 Optical Amplifiers Emmanuel Desurvire di Bell Laboratories serta David Payne dan P. J. Mears dari University of Southampton mendemontrasikan optical amplifiers yang terintegrasi dengan kabel fiber optic tersebut. Keuntungannya adalah dapat membawa informasi 100 kali lebih cepat dari pada kabel electronic amplifier. 1996 optic fiber cable yang menggunakan optical amplifiers ditaruh di samudera pasifik TPC-5, sebuah optic fiber merupakan fiber optic pertama yang menggunakan optical amplifiers. Kabel ini melewati samudera pasifik mulai dari San Luis Obispo, California, ke Guam, Hawaii, dan Miyazaki, Japan, dan kembali ke Oregon coast dan mampu untuk menangani 320,000 panggilan telepon. 1997 Fiber Optic menghubungkan seluruh dunia Fiber Optic Link Around the Globe (FLAG) menjadi jaringan abel terpanjang di seluruh dunia yang menyediakan infrastruktur untuk generasi internet terbaru.

2. Generasi Perkembangan Serat Optik

Berdasarkan penggunaannya maka sistem komunikasi serat optik (SKSO) dibagi menjadi 4 tahap generasi yaitu :

1. Generasi pertama (mulai 1975) Sistem masih sederhana dan menjadi dasar bagi sistem generasi berikutnya, terdiri dari : alat encoding : mengubah input (misal suara) menjadi sinyal listrik transmitter : mengubah sinyal listrik menjadi sinyal gelombang, berupa LED dengan panjang gelombang 0,87 mm. serat silika : sebagai penghantar sinyal gelombang repeater : sebagai penguat gelombang yang melemah di perjalanan receiver : mengubah sinyal gelombang menjadi sinyal listrik, berupa fotodetektor alat decoding : mengubah sinyal listrik menjadi output (misal suara) Repeater bekerja melalui beberapa tahap, mula-mula ia mengubah sinyal gelombang yang sudah melemah menjadi sinyal listrik, kemudian diperkuat dan diubah kembali menjadi sinyal gelombang. Generasi pertama ini pada tahun 1978 dapat mencapai kapasitas transmisi sebesar 10 Gb.km/s.

2 Generasi kedua (mulai 1981)

Untuk mengurangi efek dispersi, ukuran teras serat diperkecil agar menjadi tipe mode tunggal. Indeks bias kulit dibuat sedekat-dekatnya dengan indeks bias teras. Dengan sendirinya transmitter juga diganti dengan diode laser, panjang gelombang yang dipancarkannya 1,3 mm. Dengan modifikasi ini generasi kedua mampu mencapai kapasitas transmisi 100 Gb.km/s, 10 kali lipat lebih besar daripada generasi pertama.

3. Generasi ketiga (mulai 1982)

Terjadi penyempurnaan pembuatan serat silika dan pembuatan chip diode laser berpanjang gelombang 1,55 mm. Kemurnian bahan silika ditingkatkan sehingga transparansinya dapat dibuat untuk panjang gelombang sekitar 1,2 mm sampai 1,6 mm. Penyempurnaan ini meningkatkan kapasitas transmisi menjadi beberapa ratus Gb.km/s.

4. Generasi keempat (mulai 1984)

Dimulainya riset dan pengembangan sistem koheren, modulasinya yang dipakai bukan modulasi intensitas melainkan modulasi frekuensi, sehingga sinyal yang sudah lemah intensitasnya masih dapat dideteksi. Maka jarak yang dapat ditempuh, juga kapasitas transmisinya, ikut membesar. Pada tahun 1984 kapasitasnya sudah dapat menyamai kapasitas sistem deteksi langsung. Sayang, generasi ini terhambat perkembangannya karena teknologi piranti sumber dan deteksi modulasi frekuensi masih jauh tertinggal. Tetapi tidak dapat disangkal bahwa sistem koheren ini punya potensi untuk maju pesat pada masa-masa yang akan datang.

5. Generasi kelima (mulai 1989)

Pada generasi ini dikembangkan suatu penguat optik yang menggantikan fungsi repeater pada generasi-generasi sebelumnya. Sebuah penguat optik terdiri dari sebuah diode laser InGaAsP (panjang gelombang 1,48 mm) dan sejumlah serat optik dengan doping erbium (Er) di terasnya. Pada saat serat ini disinari diode lasernya, atom-atom erbium di dalamnya akan tereksitasi dan membuat inversi populasi*, sehingga bila ada sinyal lemah masuk penguat dan lewat di dalam serat, atom-atom itu akan serentak mengadakan deeksitasi yang disebut emisi terangsang (stimulated emission) Einstein. Akibatnya sinyal yang sudah melemah akan diperkuat kembali oleh emisi ini dan diteruskan keluar penguat. Keunggulan penguat optik ini terhadap repeater adalah tidak terjadinya gangguan terhadap perjalanan sinyal gelombang, sinyal gelombang tidak perlu diubah jadi listrik dulu dan seterusnya seperti yang terjadi pada repeater. Dengan adanya penguat optik ini kapasitas transmisi melonjak hebat sekali. Pada awal pengembangannya hanya dicapai 400 Gb.km/s, tetapi setahun kemudian kapasitas transmisi sudah menembus harga 50 ribu Gb.km/s.

6. Generasi keenam

Pada tahun 1988 Linn F. Mollenauer memelopori sistem komunikasi soliton. Soliton adalah pulsa gelombang yang terdiri dari banyak komponen panjang gelombang. Komponen-komponennya memiliki panjang gelombang yang berbeda hanya sedikit, dan juga bervariasi dalam intensitasnya. Panjang soliton hanya 10-12 detik dan dapat dibagi menjadi beberapa komponen yang saling berdekatan, sehingga sinyal-sinyal yang berupa soliton merupakan informasi yang terdiri dari beberapa saluran sekaligus (wavelength division multiplexing). Eksperimen menunjukkan bahwa soliton minimal dapat membawa 5 saluran yang masing-masing membawa informasi dengan laju 5 Gb/s. Cacah saluran dapat dibuat menjadi dua kali lipat lebih banyak jika dibunakan multiplexing polarisasi, karena setiap saluran memiliki dua polarisasi yang berbeda. Kapasitas transmisi yang telah diuji mencapai 35 ribu Gb.km/s.

Cara kerja sistem soliton ini adalah efek Kerr, yaitu sinar-sinar yang panjang gelombangnya sama akan merambat dengan laju yang berbeda di dalam suatu bahan jika intensitasnya melebihi suatu harga batas. Efek ini kemudian digunakan untuk menetralisir efek dispersi, sehingga soliton tidak akan melebar pada waktu sampai di receiver. Hal ini sangat menguntungkan karena tingkat kesalahan yang ditimbulkannya amat kecil bahkan dapat diabaikan. Tampak bahwa penggabungan ciri beberapa generasi teknologi serat optik akan mampu menghasilkan suatu sistem komunikasi yang mendekati ideal, yaitu yang memiliki kapasitas transmisi yang sebesar-besarnya dengan tingkat kesalahan yang sekecil-kecilnya yang jelas, dunia komunikasi abad 21 mendatang tidak dapat dihindari lagi akan dirajai oleh teknologi serat optik.


sumber : wikipedia

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo
Sabtu, 05 September 2009

PostHeaderIcon MICROSOFT OFFICE VISIO 2007

Microsoft menyediakan utilitas gratis untuk melakukan scanning konfigurasi security yang terdapat pada Windows (server dan desktop). Utilitas yang dimaksud adalah MBSA (Microsoft Base Security Analyzer), yang bisa di-download dari situs http://www.microsoft.com/downloads (versi MBSA yang didukung adalah MBSA 2.1 ke atas).



Pada posting terdahulu, telah kita lihat bagaimana Visio dapat menggambarkan topologi Active Directory secara otomatis (baca di sini). Sekarang kita akan melihat bagaimana Visio akan melakukan proses pemeriksaan security pada komputer-komputer yang ada di dalam jaringan kita.

Microsoft Baseline Security Analyzer ini sebenarnya bisa bekerja secara independen. Namun, dengan menggunakan connector pada Visio 2007, kita bisa mem-visualisasi-kan hasilnya pada gambar diagram (default­­-nya hasil dalam bentuk report berupa teks). Hal-hal yang bisa dilakukan oleh MBSA di antaranya adalah:

· Scanning komputer (server dan desktop) untuk mendeteksi adanya masalah security.

· Bisa dijalankan untuk men-scanning secara lokal atau remote.

· Bisa men-scanning satu komputer atau beberapa komputer sekaligus (berdasarkan rentang alamat IP atau nama domain).

· Menghasilkan report hasil scanning yang dilakukan (dalam format XML).


Implementasi MBSA yang mungkin biasanya Anda jalankan seperti pada kedua gambar di atas kini bisa dijalankan sekaligus di-visualisasi-kan menggunakan Visio 2007. Tentunya setelah Anda meng-install Visio 2007 Connector untuk MBSA.

Untuk menjalankan MBSA Connector pada Visio 2007, Anda wajib meng-install MBSA terlebih dahulu, lalu baru meng-install connector nya. Connector ini dapat di-download dari link ini.

Setelah Visio 2007 Connector untuk MBSA telah terpasang di komputer, selanjutnya Anda tinggal menjalankan aplikasi Visio 2007. Pada saat Anda buka, terdapat menu baru di Visio Anda, untuk mengakses MBSA. Akan tetapi, menu ini tidak bisa digunakan sebelum Anda menggambar topologi jaringan (setidaknya berisi 1 komputer) yang hendak di-scan.

Langkah pertama untuk melakukan scanning MBSA melalui Visio adalah menggambarkan topologi jaringan (buka menu File – New – Network, bisa pilih Basic Network Diagram atau Detailed Network Diagram). Selanjutnya Anda tinggal meletakkan object yang ingin digambar (misal: Server, Printer, Plotter, Firewall, Ethernet Network, dsb. Bisa juga dilengkapi dengan PC, dll. yang diambil dari Computers and Monitors Shape).

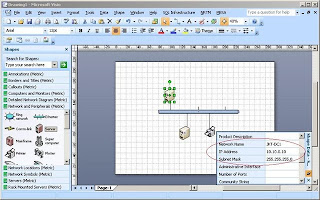

Setelah object tersebut digambarkan, selanjutnya Anda mesti melengkapi atribut masing-masing object (terutama yang hendak di-scan). Atribut yang wajib diisi adalah IP Address dan Network Name. Dengan berbekal informasi alamat IP tersebut, Visio akan berkomunikasi dengan MBSA, untuk selanjutnya melakukan scanning pada object yang dipilih. Atribut yang lain bersifat opsional. Untuk mengisi atribut, Anda cukup meng-klik object yang diinginkan, secara otomatis kotak properties untuk object tersebut akan muncul.


Karena kita telah mendefinisikan properties yang dibutuhkan oleh MBSA (IP Address dan Network Name), sekarang kita bisa menggunakan menu MBSA (pilih menu MBSA – Perform Baseline Security Scan...) .


Langkah berikutnya adalah memilih nama-nama object yang akan di-scanning (kebetulan pada contoh baru didefinisikan sebuah server saja, yaitu JKT-DC1) dan memilih opsi scanning yang akan dijalankan. Jika Anda tidak terhubung ke Internet, jangan pilih opsi Check for security updates (karena bisa berakibat proses scanning tidak berhasil). Jika memungkinkan tentunya sangat disarankan memilih opsi tersebut.


Semua object yang terdeteksi memiliki security risk akan otomatis tergambar dengan warna merah. Pada tab Status di bagian bawah juga tertera keterangan adanya security risk pada server/IP yang dideteksi. Untuk melihat detil hasil scanning, Anda bisa meng-klik tab Report di bawah.


sumber : http://mugi.or.id/blogs/zikri/archive/2008/10/14/visio-menggambar-sendiri-microsoft-baseline-security-analyzer.aspx

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo
Kamis, 13 Agustus 2009

PostHeaderIcon TUTORIAL ADSL

ADSL atau Asymetric Digital Subscriber Line adalah teknologi yang mempunyai kecepatan data yang berbeda untuk kirim (upstream) dan terima (downstream). Kecepatan upstreamnya berkisar antara 16 kbps hingga 640 kbps, sedangkan kecepatan downstreamnya antara 1,544 Mbps hingga lebih dari 7 Mbps. Kelebihan ADSL dibanding yang lain adalah kecepatannya yang tertinggi dengan jarak yang memadai dan bisa mendukung layanan komunikasi suara. Kedua layanan komunikasi data dan suara diberikan melalui dua kanal yang terpisah, tetapi tetap satu kabel yang sama. Karenanya ADSL sangat ideal untuk layanan internet/intranet, video on demand dan remote LAN access.

Karena berbagai kelebihan yang dimiliki oleh teknologi ADSL, maka teknologi ini berkembang sangat cepat. Pengiriman data melalui ADSL dilakukan dengan beberapa tahap.
1. Modem memodulasi dan mengkodekan (encode) data digital dari PC dan kemudian digabungkan dengan sinyal telepon untuk dikirimkan ke kantor telepon. Sinyal telepon dipisahkan dari sinyal digital ADSL untuk kemudian dimodulasikan dan di encode. Melalui Jaringan komunikasi data, sinyal ini dikirimkan ke pihak yang dituju, seperti ISP atau kantor lain. jaringan data yang digunakan ini tergantung dari penyelenggara jasa ADSL, bisa frame relay atau ATM (Asynchronous Transfer Mode).

2. Sementara sinyal digital dari ISP atau jaringan perusahaan lain dimodulasi dan di encode menjadi sinyal ADSL dikantor telepon, modem menggabungkannya dengan sinyal telepon sebelum dikirimkan ke pelanggan, perangkat pemisah (splitter) memisahkan sinyal telepon dari sinyal digital. Sinyal digital dimodulasi dan di encode kemudian dikirimkan ke PC.

ADSL menggunakan teknologi pengolahan sinyal digital yang begitu canggih serta menggunakan algoritma yang mampu menciptakan penyaluran data pada kecepatan sangat tinggi melalui kabel tembaga biasa. Terdapat dua teknik modulasi berbeda yang diterapkan pada ADSL, yaitu :
1. Menerapkan teknik modulasi CAP (Carierless Amplitude and Phase)
CAP menggabungkan sinyal data upstream dan downstream, kemudian memisahkannya pada modem penerima dengan teknik echo cancellation.
2. DMT (Discrete Multitone)
Memisahkan sinyal upstream dari sinyal downstream dengan pita pembawa (carrier band) yang terpisah. Kedepan, produk-produk ADSL akan menggunakan teknik modulasi DMT. Dengan teknik ini memungkinkan ADSL menjadi rate adaptive (kecepatan transmisi dapat berubah relatif mengikuti performansi jaringan kabel tembaga yang digunakan sebagai media transmisi) dan memungkinkan proses inisialisasi jaringan untuk menentukan sampai pada tingkat kecepatan berapa jaringan tembaga dapat mentransmisikan data dengan aman.

Dua teknik diatas memberi keuntungan dimana sistem lebih tahan terhadap derau/noise atau interferensi.

Sirkit ADSL akan saling menghubungkan tiap ujung dari modem ADSL pada saluran telepon biasa (kabel tembaga) dan membuat tiga kanal informasi. Kanal downstream kecepatan tinggi, kanal duplex kecepatan menengah dan kanal POTS. Kanal POTS dipisah oleh modem digital dengan filter, untuk menjamin uninterrupted POTS. Kanal kecepatan tinggi pada kecepatan 1,544 Mbps - 6 Mbps, dan duplex pada kecepatan 16kbps - 640kbps. Tiap kanal dapat di submultiplex, sehingga dapat dibentuk multiplikasi kanal-kanal dengan bit rate yang lebih rendah.

Kecepatan downstream tergantung oleh beberapa faktor, termasuk panjang dari kabel tembaga, ukuran kabel, kualitas sambungan fisik dari kabel dan interferensi kopling silang. Redaman saluran akan berbanding lurus sesuai pertambahan panjang saluran dan frekuensi, dan akan mengecil bila diameter kabel bertambah.

Ada 2 perangkat yang harus tersedia, yaitu Digital Subsriber Line Access Multiplexer (DSLAM) dan CPE (Customer Premises Equipment). DSLAM adalah perangkat multiplexer pada ISP, sedangkan pada sisi pelanggan adalah CPE. Keduanya dihubungkan oleh line telepon, dimana di antara keduanya terdapat pots splitter (di sisi ISP) dan microfilter (di sisi pelanggan) yang berfungsi membagi frekuensi. Frekuensi rendah dialirkan ke line analog, sedangkan frekuensi tinggi adalah untuk service ADSL.

Banyak aplikasi akan mendapatkan manfaat dari keunggulan ADSL terutama dalam digital compressed video. Sebagai sinyal real time, sinyal video digital tidak dapat menggunakan prosedur error control pada level link atau network yang biasanya dipakai dalam sistem komunikasi data yang umum. Sedangkan modem ADSL mampu memberikan forward error correction yang secara dramatis mampu mengurangi error yang diakibatkan oleh impulse noise. Error yang berbasiskan simbol demi simbol juga akan banyak mengurangi kesalahan yang ditimbulkan oleh continuous noise yang terjadi pada saluran.

Stumble This Add To Del.icio.us Digg This Add To Reddit Add To Facebook Add To Yahoo

Author

Foto Saya
manusia biasa yg mencoba jd lebih baik dari hari kemarin

ShoutMix chat widget

Search

Memuat...

My Blog List

catatan RICKY

and you love me more and more, and my love grows up with you, and you kiss me more and more, and I kiss you too :)

Followers

back to top
